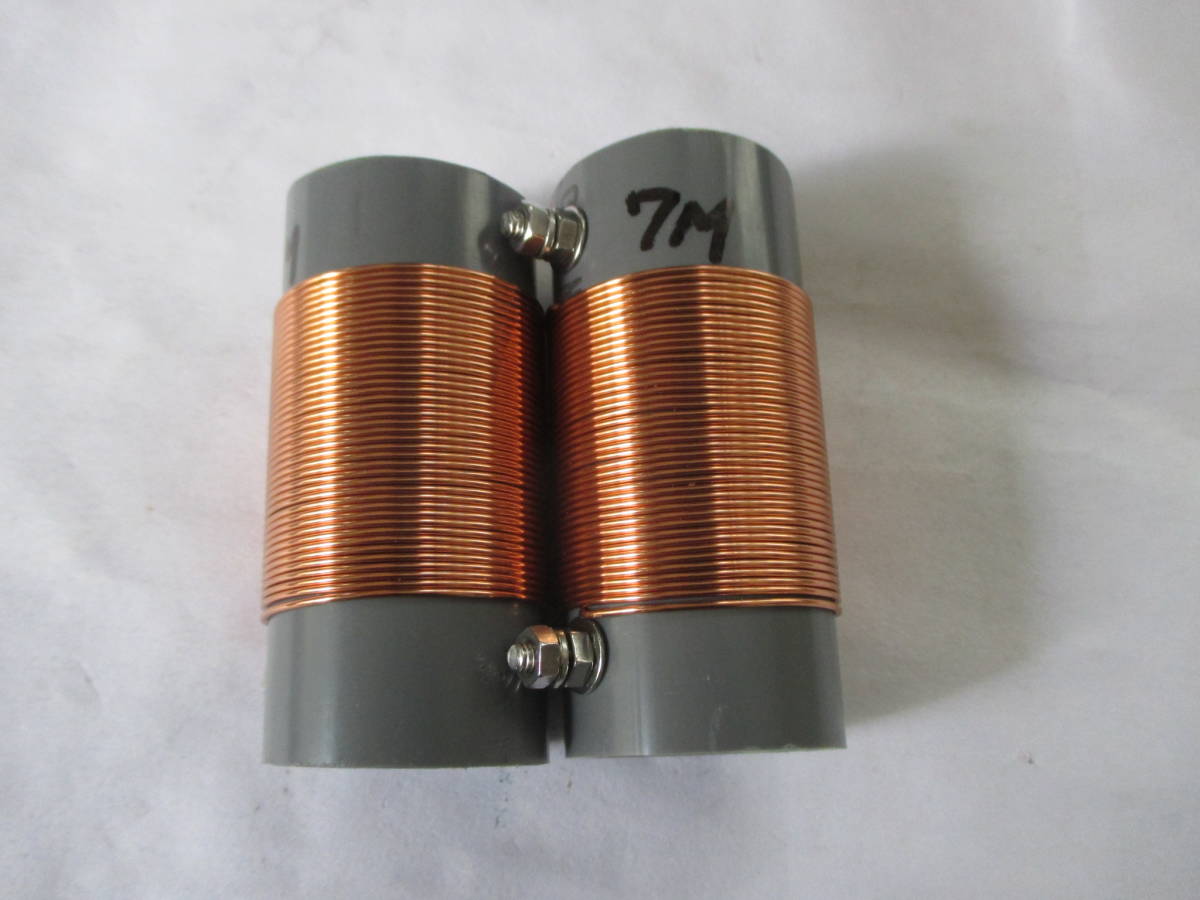

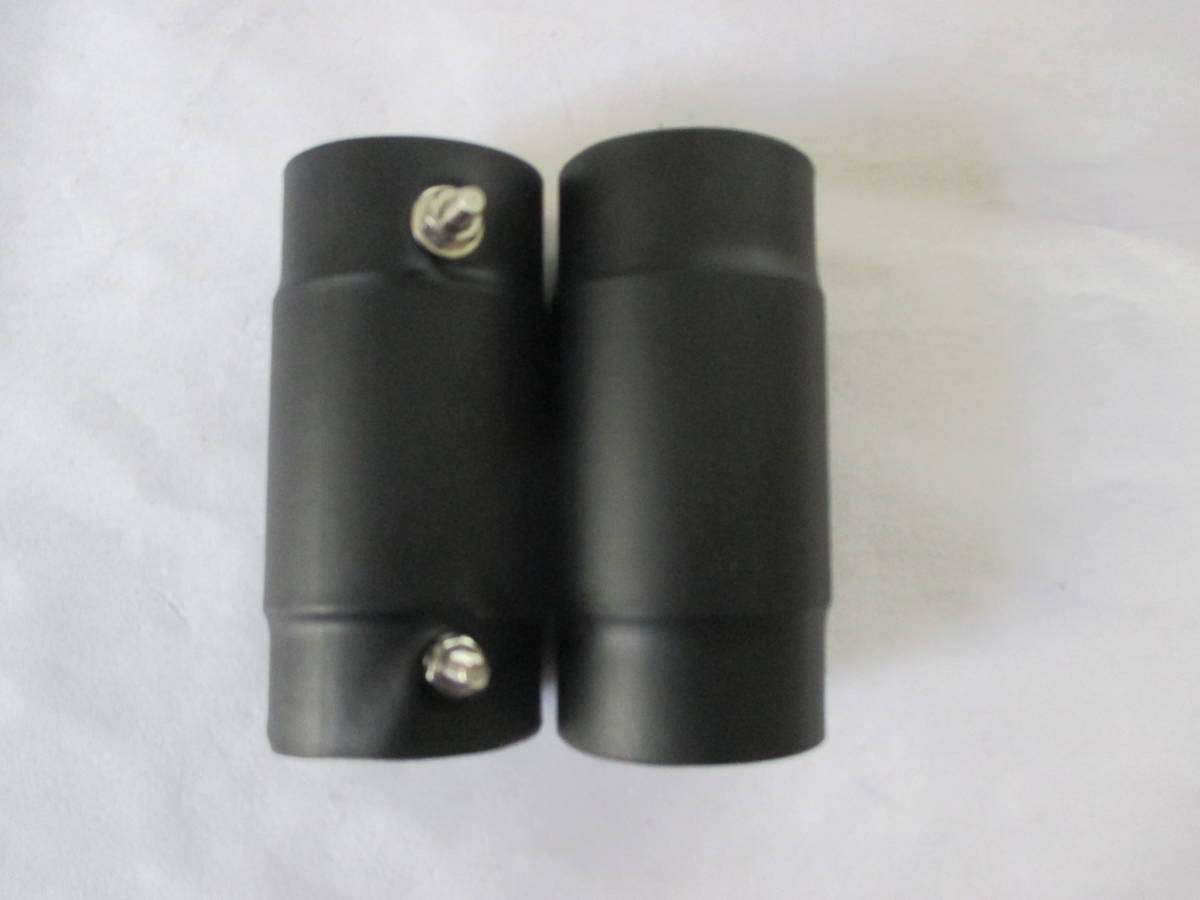

極狭小敷地内でも設置出来るように短縮コイル挿入し、全長は水平で約7.04ｍ、逆Vにも使用OKです。

短縮率35%になる為、SWR帯域幅はどうしても狭帯域になります。後はチューナ併用でご使用ください。

耐入力は最大(PEP600W)以下です、FT8は100W迄です、100W以上はHiパワー仕様を推奨します。

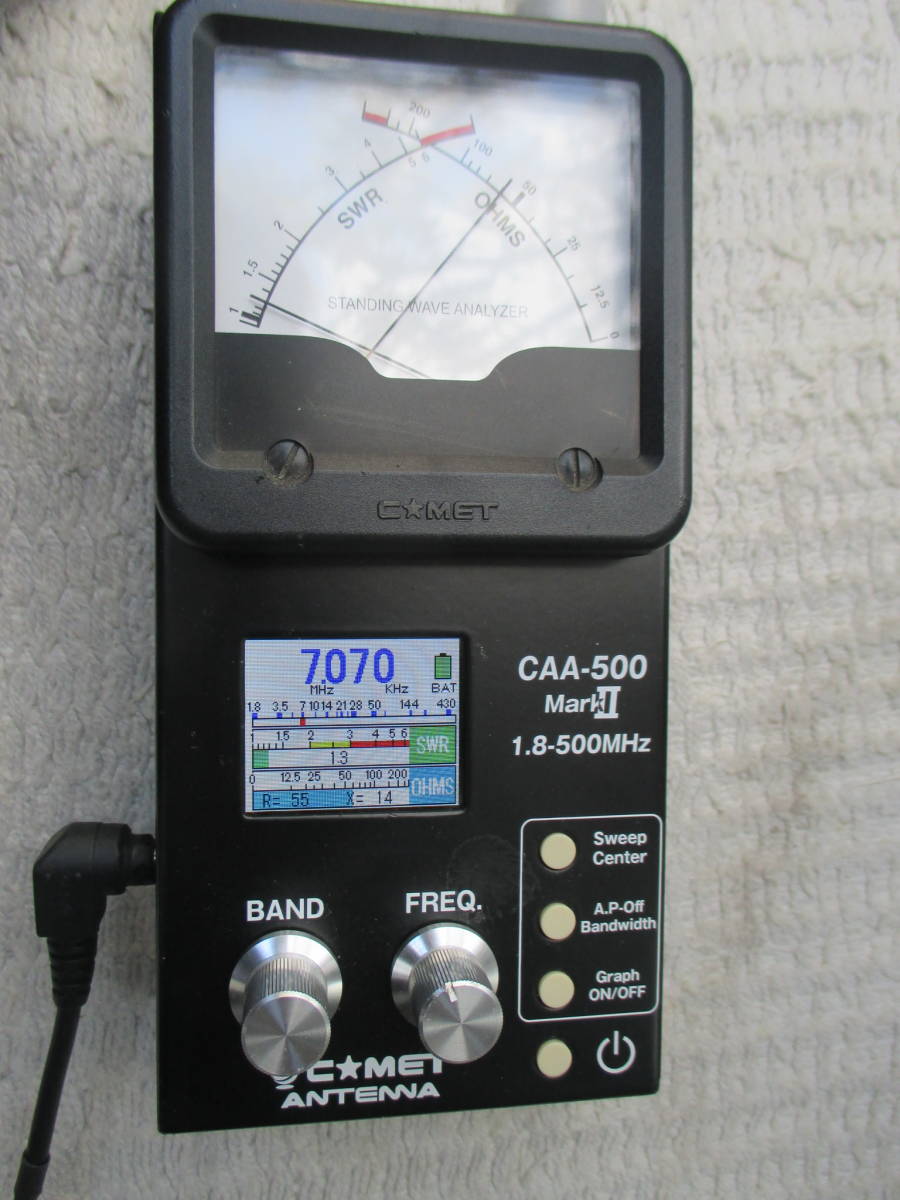

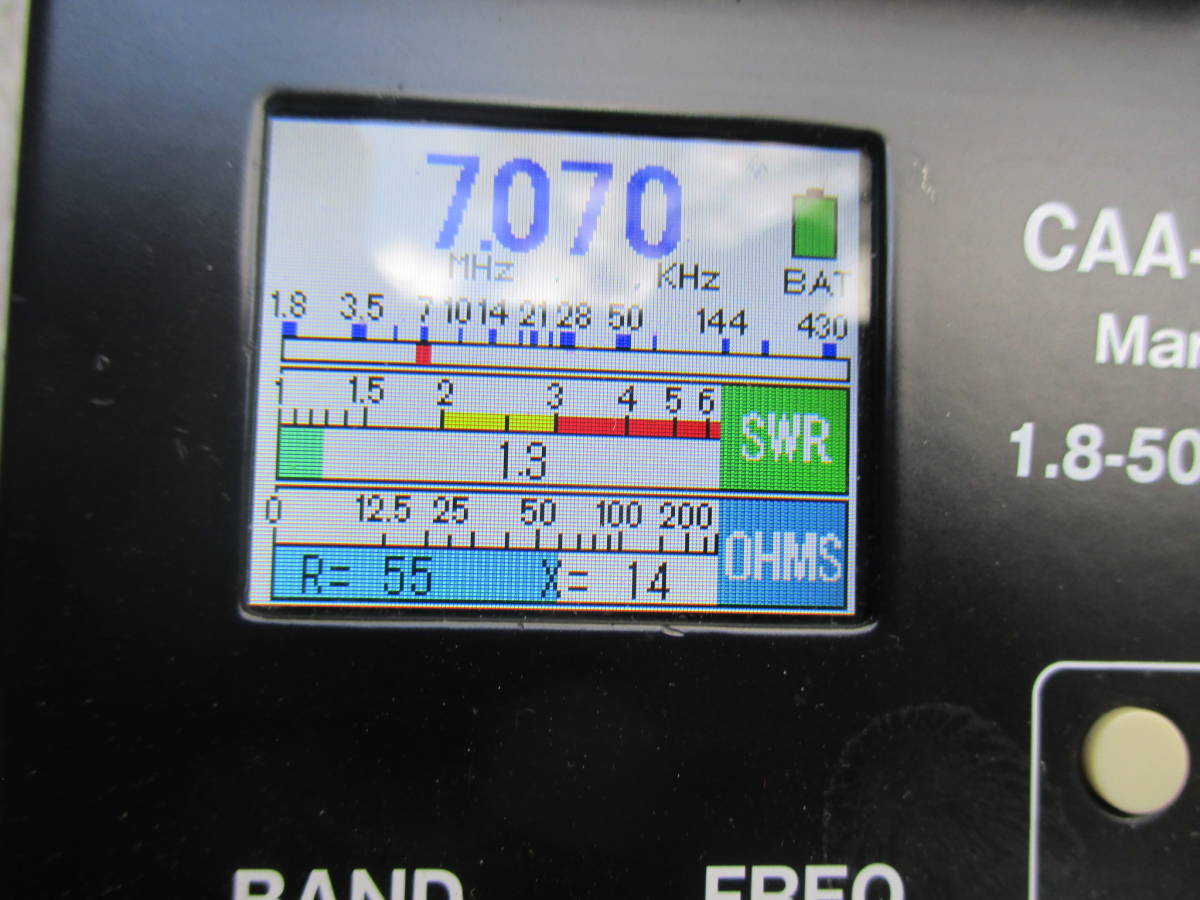

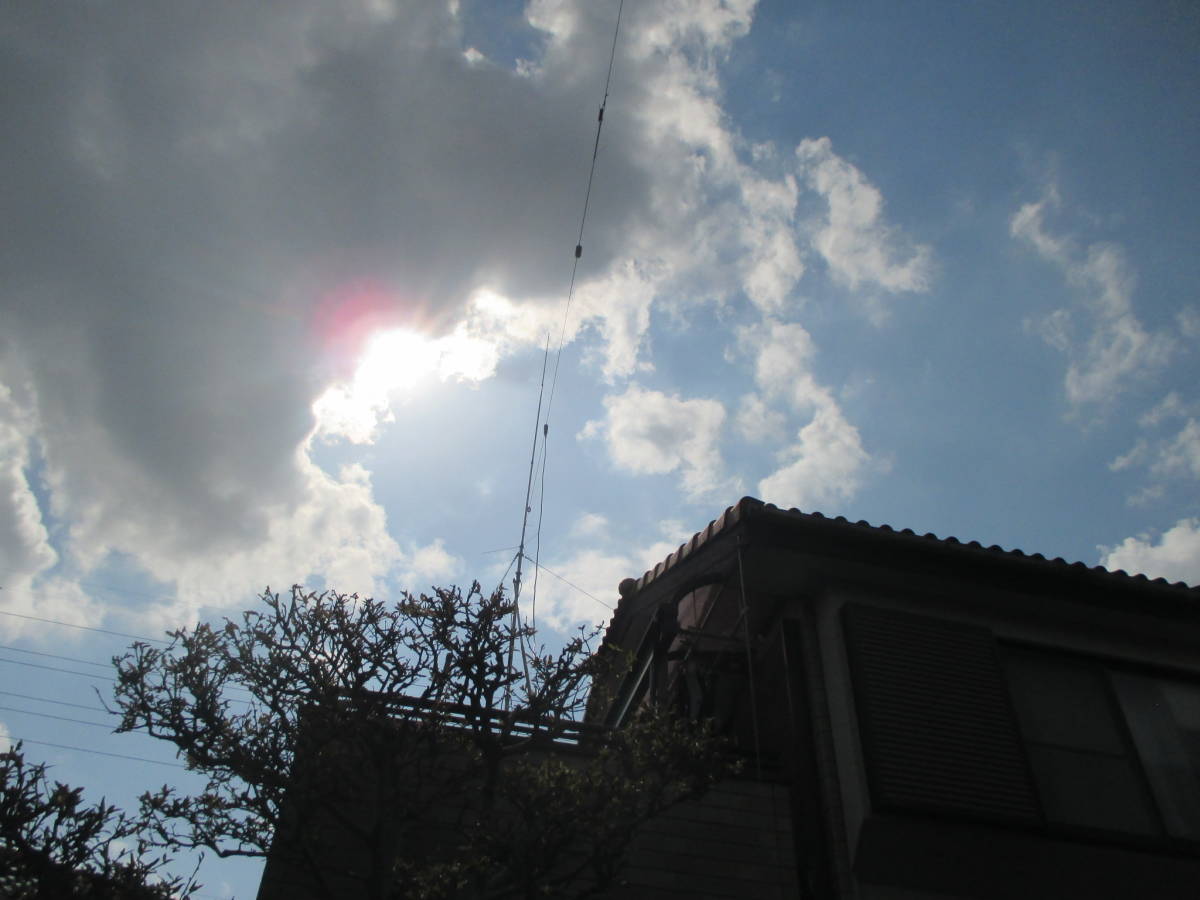

ANTは組立仮設置テスト済みです、届いて即使用出来ますが、現地で微調整が必要です。

エレメントは在庫状況により「青、緑、緑/黄」になります。

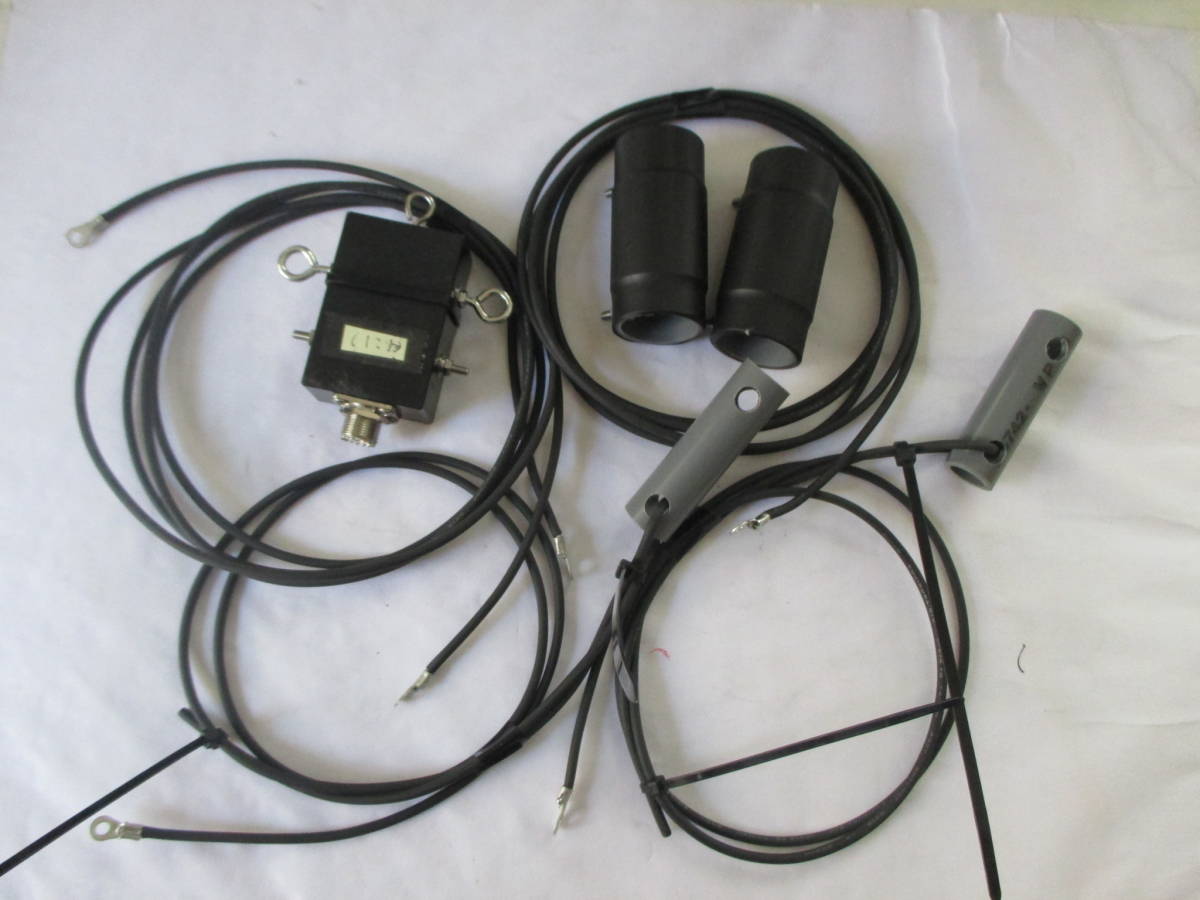

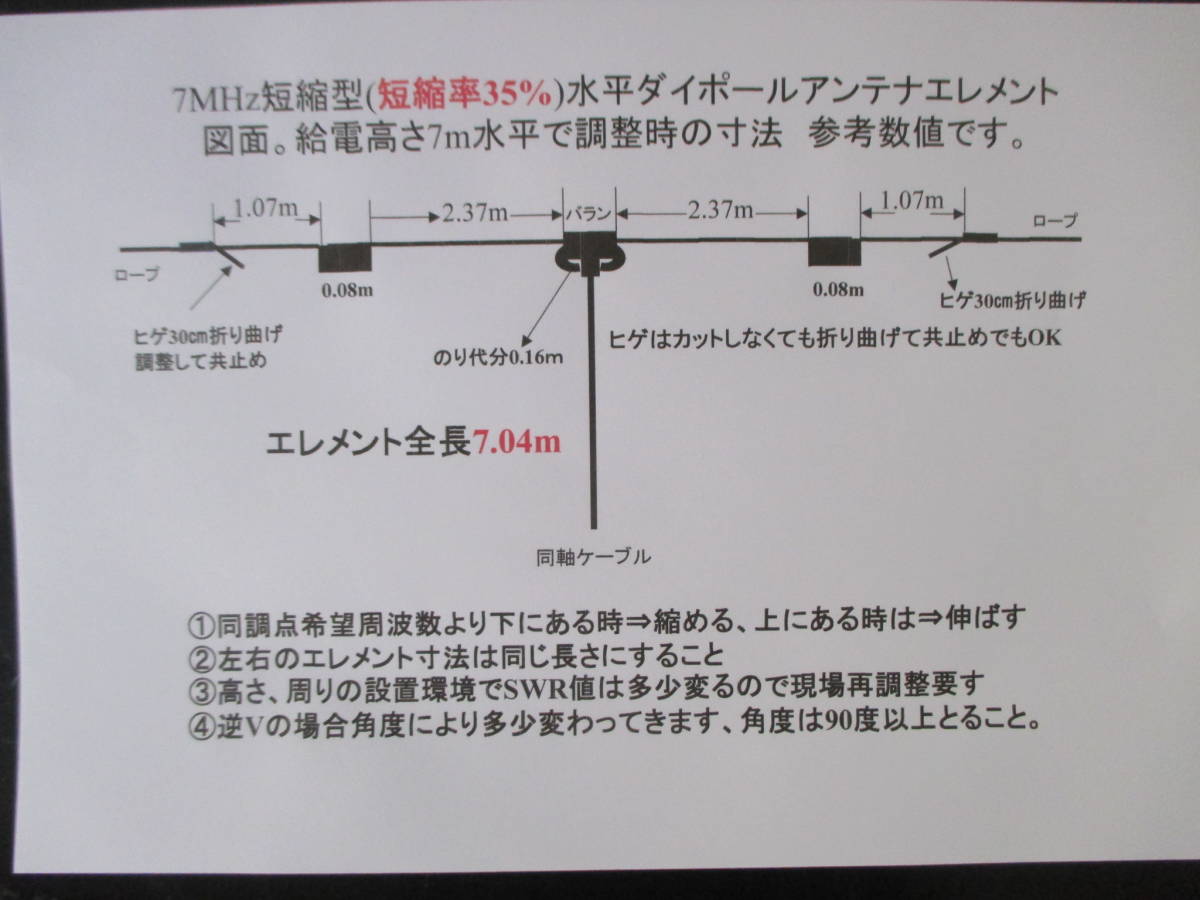

組立完成品ですのでこのまま使用可能です。水平7m高で調整済です。寸法図面付けます。

但し、自宅環境での調整値に付き、設置条件で多少の寸法は変りますのでお好の周波数に微調整してください。

調整の際は大きくずれている場合どこで合っているか探ぐってからカット＆トライで追い込んでください。

同調点低い場合は縮める、高い場合は伸ばす。(エレメントカットせず折り曲げても同じ効果です)

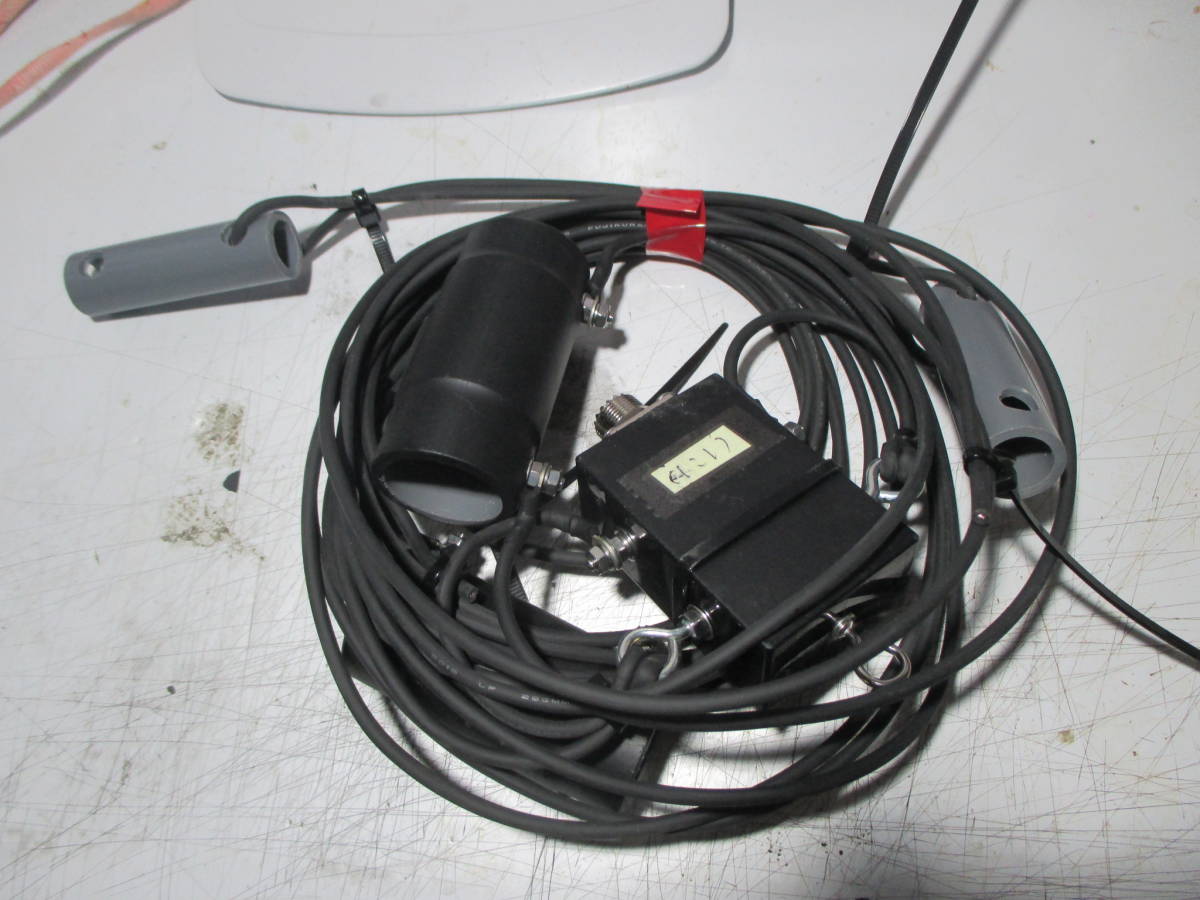

バランは強制バラン(1:1)アミドントロイダルコア採用、防水対策済、使用帯域は1.8～50Mまで可能。

多少のスキルお持ちであれば設置/調整は簡単ですが、商品の性格上、調整等のサポートは出来兼ねます。

写真はイメージです。

※落札後は製作上の瑕疵以外はNC/NRとなります。
